■仕様・系統図

■仕様
名   称 10連スイッチ (SBW-100)
内 容 操作部
リレーボックス
電源電圧 DC12V用(定格:13.5V)
DC24V用(定格:27V)
消費電流 DC12V用(スタンバイ時:360mA 全リレーON時:1.5A)
DC24V用(スタンバイ時:220mA 全リレーON時:1.0A)
リレー容量 DC12V用(DC14V30A…10個)
DC24V用(DC28V12A…10個)
質 量 操作部…約180g
リレーボックス…約1kg

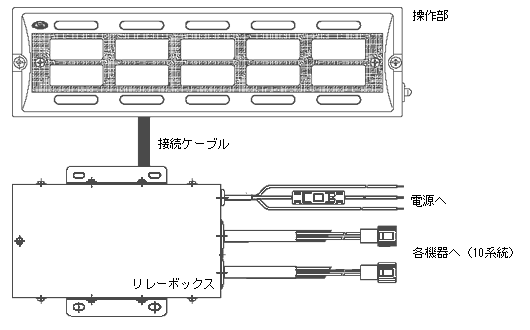

■系統図
