OS電動シャッター35型は、緊急車両､特装車両用として専用設計｡ OSシャッターの基本性能はもちろん､万一の電気トラブル時の応急対応や､保守作業性など､ 万全の機能と性能を備えています｡ ※OS電動シャッター35型はサイズにより設定できない場合があります。 W幅1700mm未満または3100mmを越える場合、H高さ1000mm未満または1500mmを越える場合は弊社にご確認下さい。

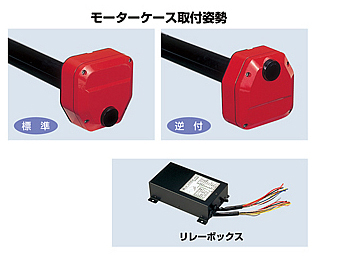

電動/手動の切り替え操作 モーターケースのハンドルカバーを開け､専用ハンドルを差 し込んで90度回すだけで､電動/手動の切り替えができます｡ 手動に切り替えると､万一の電機トラブルで電動シャッター が作動できない場合でも､通常の手動シャッターと同様に開 閉することができます｡（専用ハンドルは標準付属）   積載物の盗難防止 手動操作への切り替えは 専用ハンドルを使用するため､盗難防止に有効です｡   全開･全閉位置で自動停止 モーターケース内に全開･全閉位置の自動停止用リミットス イッチを内蔵｡実装後､外から停止位置の調整ができ､電磁ブ レーキにより正確に停止します｡自動停止位置は､手動切り替 え操作を行っても停止位置がずれることはありません｡   電動シャッター専用モーター 専用設計の巻き取りドラム同軸モーターを採用。駆動のため のチェーンなどを必要とせず、シンプルでコンパクトな架装 を実現しました。   保守作業性の向上 万一のモータートラブルの場合でも､モーター本体は車両外 側から抜き取ることができ､保守作業性が向上しました｡ま た､実装するスペースに合わせ､モーターケースの取りつけ姿 勢は上下逆にすることも可能です｡

モーター･スプリング内蔵巻き取りドラム

巻き取りドラムの中にモーターと巻き取りスプリングを内 蔵｡チェーン駆動等の必要が無いため､コンパクトに架装でき ます｡また､手動操作時には内蔵のスプリングにより巻き取り 開閉できます｡

障害物感知スイッチ(オプション)

シャッター本体の下部にシートスイッチを装備｡シャッター を閉じる際､障害物に干渉すると信号を送ることができます｡ (スイッチのみの装備となり､エンドスラットからのリード線 出しとなります｡)

ガイドローラー

広い間口に対応してシャフトタイプのガイドローラーを採 用｡シャッター本体のたわみを防止し､スムーズな開閉動作を 可能にします｡

シャッター本体

シャッター本体はOS手動シャッターと同様の中空アルミ製 スラットで1本ごとにシーリング材を装備｡スラットの表面は 専用硬質アルマイト処理によりキズがつきにくく美しい仕上 げです｡

多機能リレーボックス

リレーボックスにはブレーカーを内蔵｡積載物が引っかかる等､軽微なトラブルで 過不可になった場合のヒューズ交換の手間がかかりません｡また､庫内照明灯用の リレーを内蔵｡最大240Wまでのランプ不可に対応でき､別にリレーを設ける必 要がありません｡(別売り照明用スイッチと組み合わせて使用します｡)さらに､開 閉作動中のブザー出力も装備しています｡（ブザーは付属していません）
