製品紹介
モーターサイレン
モーターサイレン
5SA型
5SA型
型 式 電 圧
(V)
電 流
(A)
質 量
(Kg)
5SA 12 8 約2.8
24 4
図面
6SA型
6SA型
型 式 電 圧
(V)
電 流
(A)
質 量
(Kg)
6SA 12 12 約3.8
24 6.5
図面

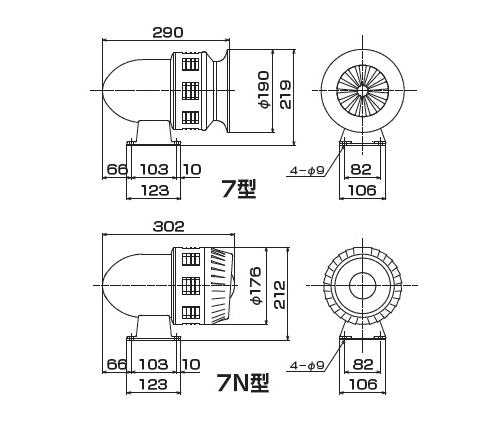

7型, 7N型
7N型
型 式 電 圧
(V)
電 流
(A)
質 量
(Kg)
7
7N
12 19 (7)約6.0
24 10 (7N)約5.8
図面
自動断続吹鳴装置 DSC-1(DC12V) DSC-2(DC24V)
DSC-1,DSC-2
  • モータサイレンをオン約5秒、オフ約3秒の周期で断続吹鳴させます。
  • 小型パワーリレーを内蔵しておりますので下図配線図通りにモーターサイレン(M110・5SA)に結線して下さい。
  • 手動操作による任意吹鳴もできます。
  • 各種信号装置の自動断続機としてもご利用下さい。
  • 6SA、7型、7N型モーターサイレンをご使用される場合は別途、専用リレー(SS605、SS615)が必要です。
参考配線図
図面
サイレンリレー(モーターサイレン専用) SS605.SS615
 SS605,SS615
  • モーターサイレンを動作させるためには、専用リレーが必要となります。
  • ただしM110・5SAについては、自動吹鳴装置(DSC-1、DSC-2)内の小型パワーリレーでの動作が可能です。
